SITRANS LR580: Giải Pháp Tiên Tiến Cho Đo Mức Trong Công Nghiệp
- Công nghệ đột phá: Radar đo mức 80 GHz cho xi-lô sử dụng FMCW mang lại độ chính xác cao ±1mm, phù hợp đo vật liệu rắn và chất lỏng lên đến 120m, vượt trội trong môi trường bụi bặm và nhiệt độ cao.

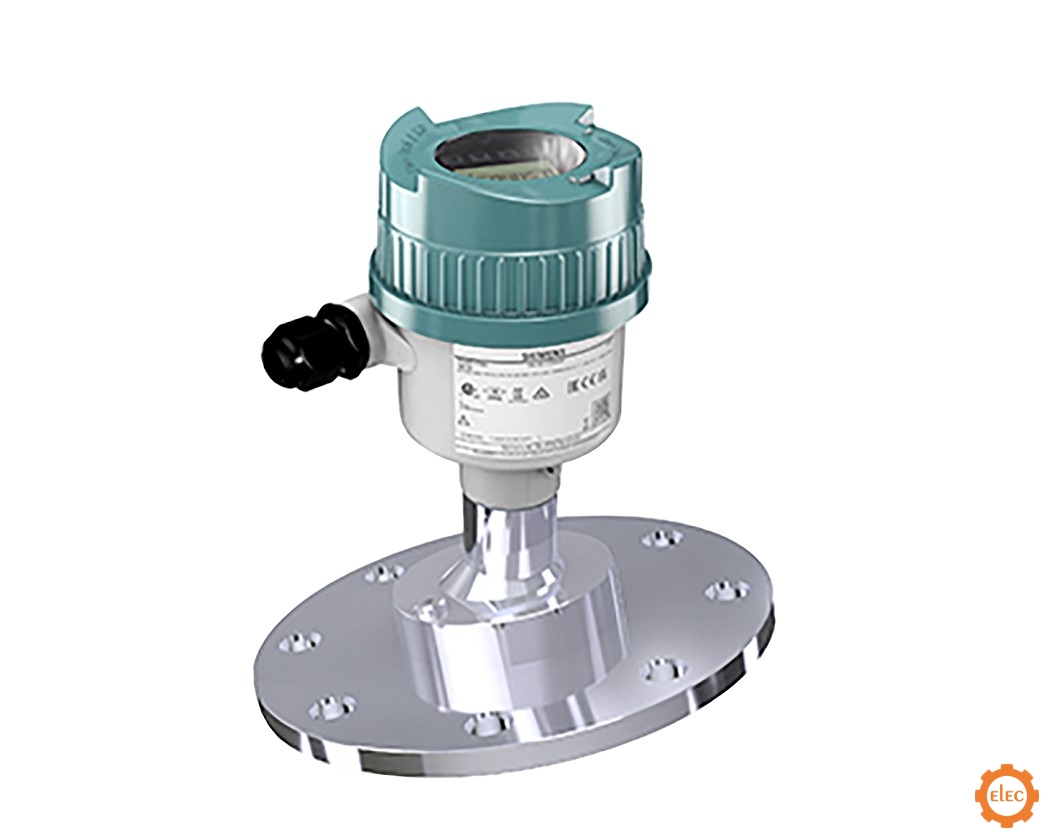

- Thiết kế thông minh: Cảm biến radar SITRANS LR580 anten ống kính với mặt bích ngắm tích hợp, vật liệu PEEK chống ăn mòn và FKM seal, kết nối DN100, giúp lắp đặt linh hoạt và bền bỉ trong các nhà máy xi măng, năng lượng.
- Ứng dụng rộng rãi: Đo mức radar không tiếp xúc xi măng, chất lỏng rắn, tồn kho xi-lô công nghiệp, với khả năng chịu nhiệt lên đến +150°C (tùy chọn +250°C), lý tưởng cho ngành hóa chất, khai mỏ và thực phẩm.
- Tích hợp dễ dàng: Radar level sensor 4-20mA HART hỗ trợ Bluetooth, cho phép cấu hình nhanh chóng, giảm thời gian bảo trì và tăng an toàn lao động.
- Lợi ích vượt trội: Thiết bị đo mức Siemens cho nhà máy xi măng giúp tối ưu hóa tồn kho, giảm chi phí, với phạm vi động 120 dB và vùng chết gần zero, đảm bảo đo chính xác ngay cả trong điều kiện khắc nghiệt.
Tại Sao SITRANS LR580 Là Lựa Chọn Hàng Đầu?
Trong thế giới công nghiệp năng động, việc đo mức chính xác không chỉ là một tính năng – đó là chìa khóa để đảm bảo an toàn, hiệu quả và tiết kiệm chi phí. SITRANS LR580, với công nghệ radar 80 GHz FMCW đo chất lỏng rắn, nổi bật nhờ khả năng xử lý các thách thức như bụi dày, bọt bề mặt hay vật liệu có hằng số điện môi thấp. Dù bạn đang quản lý xi-lô xi măng hay bồn chứa hóa chất, thiết bị này mang lại sự yên tâm, giúp kỹ sư cơ điện tử dễ dàng theo dõi và kiểm soát mà không lo gián đoạn sản xuất.
Các Tính Năng Nổi Bật
Thiết bị đo mức vật liệu rắn 120m này được thiết kế với anten ống kính PEEK FKM DN100, chống ăn mòn mạnh mẽ từ axit, kiềm và dung môi. Radar transmitter chống ăn mòn PEEK kết hợp mặt bích ngắm cho phép điều chỉnh góc chùm lên đến 30°, tránh nhiễu từ cấu trúc bên trong. Hơn nữa, SITRANS LR580 ứng dụng nhiệt độ cao lên đến +150°C tiêu chuẩn, làm cho nó trở thành radar level measurement công nghiệp năng lượng lý tưởng. Giao tiếp 4-20mA HART và tùy chọn Bluetooth giúp tích hợp mượt mà vào hệ thống tự động hóa.
Ứng Dụng Thực Tế
Từ đo tồn kho xi-lô công nghiệp đến theo dõi clinker nóng trong nhà máy xi măng, SITRANS LR580 chứng minh giá trị qua độ bền và độ chính xác. Nghiên cứu cho thấy, công nghệ này giảm thiểu lỗi đo lên đến 50% so với radar tần số thấp, giúp doanh nghiệp tiết kiệm hàng nghìn giờ lao động và giảm lãng phí nguyên liệu. Tuy nhiên, trong các ứng dụng cực đoan, hãy cân nhắc biến thể với ống kính ceramic để đạt nhiệt độ +250°C.
Khi nói đến việc đo mức trong môi trường công nghiệp khắc nghiệt, SITRANS LR580 nổi lên như một anh hùng thầm lặng – một thiết bị không chỉ đo lường mà còn mang lại sự tự tin cho các kỹ sư cơ điện tử đang vật lộn với bụi bặm, nhiệt độ cao và những thách thức hàng ngày. Hãy tưởng tượng bạn đang đứng trước một xi-lô xi măng khổng lồ, cao vút lên đến 120 mét, đầy bột mịn bay mù mịt. Làm thế nào để biết chính xác lượng tồn kho mà không phải leo trèo nguy hiểm hay dừng máy kiểm tra? Đó chính là lúc radar đo mức 80 GHz cho xi-lô như SITRANS LR580 tỏa sáng, với công nghệ FMCW tiên tiến mang lại độ chính xác ±1mm, giúp bạn kiểm soát mọi thứ từ xa một cách dễ dàng và an toàn.
Công Nghệ Radar 80 GHz FMCW: Đột Phá Mang Tính Cách Mạng
Hãy bắt đầu từ nền tảng: Nguyên lý hoạt động của radar 80 GHz FMCW đo chất lỏng rắn dựa trên việc phát sóng liên tục với tần số thay đổi, tạo ra chùm tia hẹp chỉ 3° – hẹp hơn hẳn so với 10-26° của radar tần số thấp. Điều này có nghĩa gì cho bạn? Chùm tia tập trung năng lượng mạnh mẽ, xuyên qua bụi dày, bọt bề mặt và phản xạ chính xác từ vật liệu có cấu trúc nhỏ. Bước sóng ngắn chỉ 3.75mm (so với 12mm của 25 GHz) giúp radar level transmitter PEEK FKM DN100 này đo được cả bột xi măng mịn hay hạt nhỏ mà không bị nhiễu từ thành bồn hay cấu trúc bên trong.
Với phạm vi động lên đến 120 dB, SITRANS LR580 đo mọi vật liệu từ chất lỏng có hằng số điện môi thấp (dK ≥1.6) như dầu hydrocarbon, dung môi hay LPG, đến vật liệu rắn như bột than hay nhựa. Đây là một bước tiến vượt bậc so với radar 6 GHz hay 25 GHz, đặc biệt trong đo mức radar không tiếp xúc xi măng – nơi bụi và bọt thường làm “mù” các thiết bị cũ. Vùng chết gần zero (gần 0mm từ đầu anten) cho phép lắp đặt trong bồn nhỏ từ 0.5m, lý tưởng cho kiểm soát tràn đầy và tối ưu hóa dung tích.
Thiết Kế Anten Ống Kính Với Mặt Bích Ngắm: Sự Kết Hợp Hoàn Hảo Cho Xi-lô Cao
Cảm biến đo mức mặt bích ngắm của SITRANS LR580 là một kiệt tác kỹ thuật. Anten ống kính (lens antenna) tích hợp mặt bích ngắm cho phép điều chỉnh góc hướng chùm từ 0-30°, giúp bạn ngắm chính xác vào tâm xi-lô mà tránh vật cản như ống nạp liệu hay cầu thang. Trong các xi-lô cao trên 30 mét, thiết kế này giảm thiểu tán xạ tín hiệu, tăng cường phản xạ hữu ích – một lợi thế lớn cho thiết bị đo tồn kho xi-lô công nghiệp.
Vật liệu PEEK (Polyetheretherketone) – một polymer cao cấp – mang lại khả năng chống ăn mòn tuyệt vời từ axit, kiềm và dung môi, chịu nhiệt liên tục đến +260°C. Kết hợp với đệm FKM (Fluoroelastomer), radar transmitter chống ăn mòn PEEK này vận hành mượt mà từ -40°C đến +150°C, phù hợp 90% ứng dụng công nghiệp. Đối với SITRANS LR580 ứng dụng nhiệt độ cao như clinker nóng hay asphalt, biến thể với ống kính ceramic hoặc thủy tinh đẩy giới hạn lên +250°C. Thêm vào đó, cổng xả khí (purge air connection) thổi khí nén để ngăn bụi bám, đảm bảo tín hiệu ổn định trong môi trường xi măng hay bột than đầy bụi.
Thông Số Kỹ Thuật Chi Tiết: SITRANS LR580 7ML758 Specifications
Dưới đây là bảng tóm tắt các thông số chính, giúp bạn dễ dàng so sánh và chọn lựa:
| Thông Số | Chi Tiết |
|---|---|
| Phạm Vi Đo | 0 đến 120 m (394 ft) cho vật liệu rắn và chất lỏng |
| Độ Chính Xác | ±1 mm (±0.04 inch) theo IEC 60770-1 |
| Độ Lặp Lại | ±0.5 mm |
| Tần Số Radar | 80 GHz (băng W, FMCW) |
| Góc Chùm | 3° (-3dB) |
| Phạm Vi Động | >120 dB |
| Thời Gian Đáp Ứng | <1 giây (có thể điều chỉnh) |
| Hằng Số Điện Môi Tối Thiểu | dK ≥1.6 cho chất lỏng |
| Giao Tiếp | 4-20 mA với HART 7.0 |
| Nguồn Điện | 12-36 VDC (2-wire, loop-powered) |
| Kết Nối Quy Trình | Mặt bích ngắm Universal DN100 (4 inch), thép không gỉ 316/316L |
| Vật Liệu | Ống kính PEEK, đệm FKM (tùy chọn PTFE, Kalrez) |
| Nhiệt Độ Quy Trình | -40°C đến +150°C (tùy chọn đến +250°C) |
| Áp Suất Quy Trình | -1 đến +40 bar (-14.5 đến +580 psi) |
| Mức Bảo Vệ | IP66/IP67 (NEMA 4X) |
| Phân Loại Điện | Non-Ex (General Purpose), ATEX, IECEx, FM, CSA có sẵn |
| Nhiệt Độ Môi Trường | -40°C đến +80°C |
| HMI Cục Bộ | 4 nút bấm với màn hình LCD qua nắp cửa sổ |
Những thông số này, dựa trên catalog chính thức của Siemens, làm cho SITRANS LR580 trở thành radar level sensor 4-20mA HART hàng đầu, với tùy chọn Bluetooth qua adapter AW050 cho cấu hình di động.
SITRANS LR500 Series Mã Hàng: Hướng Dẫn Đặt Hàng
SITRANS LR500 series mã hàng bắt đầu từ 7ML758x, với cấu trúc linh hoạt: 7ML758x-xXxx-xXxx-Z Cxx. Ví dụ:
- 7ML7580-0ED00-4AK3-Z C11: Mặt bích DN100, PEEK/FKM, -40 đến +150°C, vỏ đơn ngăn, Non-Ex.
- 7ML7580-0ED00-4AL3-Z C12: Tương tự nhưng đệm PTFE cho hóa chất mạnh.
- 7ML7580-0ED00-6AK3-Z C21: Vỏ đôi ngăn cho môi trường ẩm.
- 7ML7580-0ED00-4AK3-Z C31: Nhiệt độ cao đến +200°C với ceramic.
- 7ML7580-1ED00-4AK3-Z C11: Tích hợp Bluetooth AW050.
Phụ kiện bổ sung như AW050 cho Bluetooth, mặt bích dự phòng (7ML9576-xxx), ống dẫn sóng (7ML9575-xxx) và phần mềm SIMATIC PDM giúp tùy chỉnh hoàn hảo.
Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp
Hãy hình dung niềm vui khi thiết bị đo mức Siemens cho nhà máy xi măng như SITRANS LR580 giúp bạn đo tồn kho clinker, bột xi măng hay thạch cao mà không bị bụi che khuất. Trong nhiệt điện, nó theo dõi than đá, tro bay và thạch cao FGD mà không ngại hơi nước hay nhiệt độ biến động. Đối với hóa chất, radar 80 GHz FMCW đo chất lỏng rắn như acid hay dung môi, với vật liệu PEEK chống ăn mòn hoàn hảo.
Trong thực phẩm, thiết bị đo mức vật liệu rắn 120m này đảm bảo vệ sinh cho ngũ cốc, đường hay bột mì. Khai mỏ? Đo quặng sắt, alumina trong môi trường bụi dày. Dầu khí? Xử lý hydrocarbon và LPG với chứng nhận ATEX cho khu vực nguy hiểm. Mỗi ứng dụng đều mang lại cảm giác an tâm, giúp bạn tập trung vào sản xuất thay vì lo lắng về đo lường.
Lợi Ích Vượt Trội So Với Công Nghệ Khác
So với radar 6/25 GHz, góc chùm 3° của 80 GHz giảm nhiễu gấp 3-8 lần, đo bột mịn tốt hơn. Vs siêu âm, radar không bị ảnh hưởng bởi nhiệt độ hay bụi – tuổi thọ gấp 3-5 lần. Vs guided wave radar, cảm biến radar không tiếp xúc tránh bám dính, đo xa hơn (120m vs 30-50m) mà không lo gãy que.
Cài Đặt Và Vận Hành: Đơn Giản Như Chưa Từng Có
Quick Start Wizard khởi động chỉ 5 phút qua HMI 4 nút và LCD. Cấu hình Bluetooth qua app mobile IQ cho phép làm việc từ mặt đất, tăng an toàn. Thuật toán Auto False Echo Suppression lọc nhiễu tự động, trong khi Process Intelligence lưu dữ liệu để bảo trì dự đoán – giảm downtime đáng kể.
Giá Trị Đầu Tư Lâu Dài
Với TCO thấp hơn 40-60% nhờ không bảo trì định kỳ, SITRANS LR580 mang lại ROI nhanh qua tối ưu tồn kho (giảm 3-7% lượng an toàn). Là sản phẩm Siemens với 175 năm lịch sử, hỗ trợ toàn cầu 24/7 đảm bảo độ tin cậy.
Tiêu Chuẩn An Toàn Và Bảo Mật
Chứng nhận ISO 9001, IEC 62443-4-2 cho an ninh mạng, và tùy chọn SLOD cho an toàn kép – tất cả làm nên một thiết bị đáng tin cậy trong mọi tình huống.
Mua Hàng SITRANS LR580 Chính Hãng
Liên hệ đội ngũ Siemens để tư vấn miễn phí, đánh giá hiện trường và báo giá. Gọi 0888-789-688 cho ưu đãi giảm 15% đơn hàng lớn, hỗ trợ lắp đặt và bảo hành mở rộng. Cam kết hàng chính hãng, hỗ trợ 24/7 toàn quốc!
